            熱電阻PT100與二次儀表接線講解

            時間:2023-11-22 來源:本站 點擊:303次

            熱電阻PT100與二次儀表接線講解:

                熱電阻測溫原理知,被測溫度的變化是通過熱電阻阻值的變化來測量的,因此,與熱電阻連接導線電阻的變化會給溫度測量帶來誤差。對于這一影響是否需要消除,其與應用場合、應用要求及對測溫的精度要求有關,所以就有了多種接線制的方法。但兩線、三線、四線制熱電阻的測溫原理都是一樣,只是接線有區別,實際就是電流回路和電壓測量回路是否分開接線的問題。但要強調的是:三線、四線制接線法,必須要和相應線制的熱電阻元件配合使用,才能做到真正意義上的三線、四線制接線。現分述如下:

               熱電阻兩線制接法主要用于短距離的測溫現場,兩線制接線由于不考慮導線電阻值變化的影響,所以其測量精度較低,只能用于測溫要求不高的場合。


               熱電阻三線制接線法在工業生產中得到**應用,主要用于遠距離的測溫,其可減少連接導線電阻值變化對儀表示值的影響。但現實中,很多工廠使用的熱電阻,保護管內的熱電阻元件大多只有兩根引線,即熱電阻元件是兩線制的,從保護管接線盒至顯示儀表雖然用了三根連接導線,但這只能算是兩線制的熱電阻接線方法,或只能叫三導線的熱電阻兩線制接線方法。

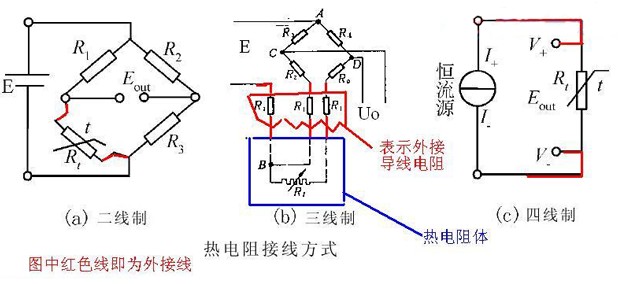

               四線制接線方法主要用于實驗室,可獲得精度佳的測量結果。使用時主要是給熱電阻施加一個穩定電流,然后再測量熱電阻上的電壓(電勢),來提高測量精度和靈敏度。在工業生產中與熱電阻連接的儀表、板卡模塊等都有四個接線端子:I+、I-、V+、V-。其中,I+、I-端是給熱電阻提供恒定電流的,V+、V-是用來監測熱電阻的電壓變化,以此來得到溫度變化。其接線原理如圖所示。當測量儀表采用電位差測量原理工作時,雖然導線有電阻,但在電流流過的導線上其電壓降不在測量范圍之內,連接測量儀表的導線雖然也有電阻,但沒有 電流流過,所以四根導線的電阻變化對測量結果沒有影響,只是要求恒流源的電流穩定。
