            液化氣液位計

            液化氣液位計是根據磁極耦合原理、阿基米德(浮力定律)等原理巧妙地結合機械傳動的特性而開發研制的一種專門用于液位測量的裝置。在此基礎上,不斷擴大其使用范圍,延伸出多種類型的產品,在檢測液位的同時我們賦予它們更多的實用功能。 該類型的儀表都有一個容納浮球的腔體(稱為主體管或外殼

            在線預約
            產品詳情PRODUCT DETAILS

                液化氣液位計是根據磁極耦合原理、阿基米德(浮力定律)等原理巧妙地結合機械傳動的特性而開發研制的一種專門用于液位測量的裝置。在此基礎上,不斷擴大其使用范圍,延伸出多種類型的產品,在檢測液位的同時我們賦予它們更多的實用功能。

                該類型的儀表都有一個容納浮球的腔體(稱為主體管或外殼),腔體通過法蘭或其他接口與容器組成一個連通器。這樣,儀表的腔體內的液面與容器內的液面是相同高度的,所以腔體內的浮球會隨著容器內液面的升降而升降;這時候我們并不能看到液位,所以我們在腔體的外面裝了一個翻柱顯示器,因為我們在制造浮球時在浮球沉入液體與浮出部分的交界處安裝了磁鋼,它與浮球隨液面升降時,它的磁性透過外殼傳遞給翻柱顯示器,推動磁翻柱翻轉180°;由于磁翻柱是有紅、白兩個半圓柱合成的圓柱體,所以翻轉180°后朝向翻柱顯示器外的會改變顏色(液面以下紅色、以上白色),兩色交界處即是液面的高度。

                為了擴大它的使用范圍,還可以根據相關標準及要求增加液位變送裝置,以輸出多種電信號(如:電阻信號、電壓信號、或者電流信號)。其中,4~20mA電流信號是比較常用的一種。比如:在監測液位的同時磁控開關信號可用于對液位進行控制或報警;在翻柱液位計的基礎上增加了 4~20mA 變送傳感器,在現場監測液位的同時,將液位的變化通過變送傳感器、線纜及儀表傳到控制室,實現遠程監測和控制。

            ●產品特點

                本液位計是在借鑒國內外同類產品的基礎上,積極吸收、揉合眾多產品的優點,通過公司技術人員的精心設計而成的,采用磁體和進口電子元件。

            產品具有:

            測量范圍大,讀數直觀清晰;

            密封結合面少,不易滲漏,安全可靠;

            指示部分與被測介質完全隔離;

            易于安裝、維修方便。

            ●適用范圍:

                隨著市場需求的變化公司產品也在不斷地實現質量技術的升級和生產工藝的改進、拓寬本液位計的應用領域及適用范圍。另外,本液位計輸出信號多樣,實現遠距離的液位指示、檢測、控制和記錄。

                本液位計幾乎可以適用于各種工業自動化過程控制中的液位測量與控制。可以**運用于石油加工、市政、食品加工、化工、水處理、制藥、電力、造紙、冶金、船舶和鍋爐等領域中的液位測量、控制與監測。


            液化氣液位計技術參數

            就地指示部分:
            測量范圍:500~15000mm
            指示誤差:±10 mm
            連接法蘭:DN20(頂裝式DN150
            工作溫度:-40~330
            適用介質密度及公稱壓力:

            型號

            UQK

            UHZ

            公稱壓力MPa

            1.6、2.5

            1.6

            2.5

            4.0

            6.3

            10.0

            16.0

            液體密度g/cm3

            ≥0.5

            ≥0.45

            ≥0.5

            ≥0.6

            ≥0.7

              差:0.25g/cm3
            介質粘度:≤0.15Pa?s
            伴熱壓力:0.6 MPa
            伴熱接頭:G1/2
            法蘭標準:JB/T82.1-94JB/T82.2-94或依據用戶提供的法蘭標準制造

            遠傳部分:
            測量范圍:500~12000mm
            精度等級:±10 mm
            供電電壓:24V DC
            輸出信號:4~20mADC


            負載電阻:-大950
            電氣接口:M20×1.5
            防爆標志:本安型:ExiaCT4/T5/T6Ga
            隔爆型:ExdⅡCT6 Gb

            報警器部分:
            輸出信號:開關信號
            報警誤差:±5 mm


            觸點容量: 220V 5A
            報警器接口:M20×1.5

            液化氣液位計校準說明:

            1、對翻板顯示的校準 所有液位計在出廠之前均進行嚴格的校準,出廠標準以下法蘭中心線為零點,以上法蘭中心線為滿度,兩法蘭中心距為儀表的使用范圍。用戶如發現進液后標尺和零位與實際有誤差,可松開喉箍,移動翻板的位置,調節翻板(標尺)的位置正好對應實際的液位值。如果發現翻板上翻柱排列雜亂無章,可在安裝前用浮子對準翻柱自上向下移動,使翻柱排列整齊。當翻柱排列整齊并且浮子以下為紅色以上為白色時,說明校準完整,可進水或移動浮子觀察翻柱的變化。

            2、傳感器輸出值的校準

            ⑴按照傳感器接線圖接線,注意24伏的正負。

            ⑵緩慢進水,使翻柱正好翻到標尺的零位(或用戶事先設定好的位置),調節零位電位器,使電流輸出為4mA

            ⑶緩慢進水,使翻柱正好翻到標尺的滿度(或用戶事先設定好的位置),調節滿度電位器,使電流輸出值正好為20mA

            ⑷重復以上步驟,直到輸出準確為止。一般出廠均已調整過,用戶無需再調節。如需調節,一般 調節2至3遍即可。

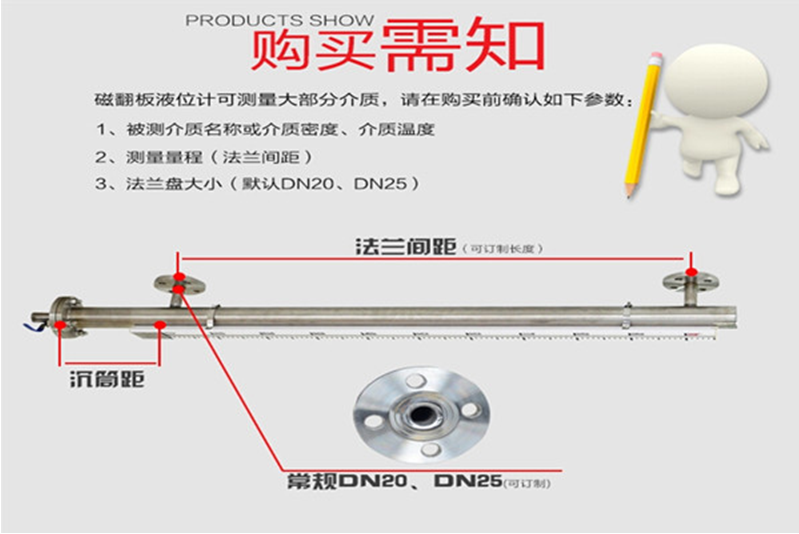

            液化氣液位計選型:

            XT-UHZ-磁翻板液位計
            安裝方式C側裝式
            D頂裝式

            主體材質1304不銹鋼
            2316L不銹鋼
            3聚四氟乙烯襯里
            4其它

            壓力工作壓力實際值(單位:MPa)

            輸出類型1基本型
            2帶上、下限開關輸出
            3帶電遠傳(4~20mA輸出,24V,AC)
            4帶防爆型遠傳(4~20mA輸出,24V,AC)
            5HART協議型(4~20mA輸出,24V,AC)

            法蘭標準S1:DN20 PN1.6MP a HG25902-97
            S2:DN25 PN1.6MP a HG25902-97(Sn:實際現場需求)

            測量范圍  0-6000mm

            排污閥A:321
            B:304(常用)
            C:316
            D:PVC
            E:304襯四氟(防腐常用)

            防爆等級普通型
            X:本安型ExibBT4

            工作溫度℃XX
