帶遠傳磁翻板液位計

安裝形式主體材質公稱直徑公稱壓力 DD1D2ndfb側裝不銹鋼 204.01057556414216ABS20101057556414216頂裝不銹鋼 2002.53603102741226332ABS2000.632028027488332 主要技術指標安裝形式內容側裝式頂裝式安裝間距（測量范圍）不銹鋼 &n

在線預約

產品詳情PRODUCT DETAILS

帶遠傳磁翻板液位計根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的**磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉 180 。 磁翻板液位計液位上升時，翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位的指示。

磁翻板液位計是利用其內部的磁性浮子隨液位變化產生的磁位移，使得液位視窗的紅白磁翻柱作相應的翻轉來指示液位的高度。當浮子下降時，由紅色轉為白色，紅色始終表示液位的高低。

磁翻板液位計適用于工業生產過程中各種承壓（或敞開）貯液設備（塔、缸、槽、球形容器和鍋爐）的液體介質的液位的檢測。能就地顯示各種液體的工作情況和液位高度。配上液位變送器就能遠距離傳送液面的位置信號，通過一定的電氣裝置達到自動控制和測量液位

的目的。

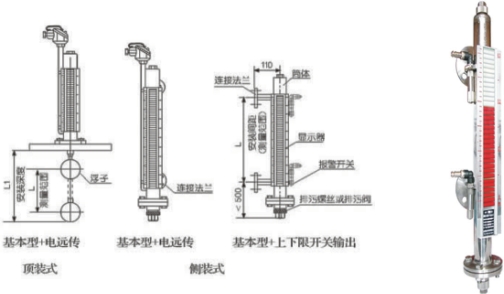

磁浮子液位計結構及工作原理

1、基本型

根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的**磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。

2、電遠傳

在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。

3、上下限開關輸出

在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現報警或限位控制。

帶遠傳磁翻板液位計系統構成及接線

1、上下限開關輸出

由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。

2、電遠傳

由測量單元和變送單元兩部分組成。

3、本安防爆

a 帶本安防爆，上、下限開關輸出型

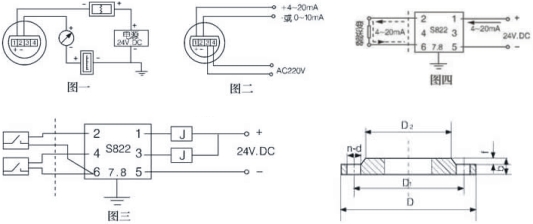

防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。(圖三)

b 帶本安防爆遠傳型

適合使用于∏類電氣設備(工廠用)、C級氣體，*高表面溫度組別T4(135℃)。(圖四)

c 使用注意事項

①變送器外殼設有外接地，用戶使用時必須可靠接地。

②安全柵的使用應遵守有關使用說明內容。

③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m，電纜允許分布電容為0.8μF。

普通型

承受*大工作壓力：常壓（1.0Mpa以下）

*高工作溫度：80℃

測量范圍：0~12m

測量介質密度：0.5~1.8 g/cm3

默認過程連接：法蘭連接

顯示面板安裝默認方向：正向背對法蘭

防腐型

承受*大工作壓力：： 10Mpa以下

*高工作溫度：80℃

測量范圍：0~12m

測量介質密度：0.5~1.8 g/cm3

默認過程連接：法蘭連接

顯示面板安裝默認方向：正向背對法蘭

伴熱型

承受*大工作壓力：10Mpa以下

*高工作溫度：200℃

測量范圍：0~12m

測量介質密度：0.5~1.8 g/cm3

默認過程連接：法蘭連接

顯示面板安裝默認方向：正向背對法蘭

防霜型

承受*大工作壓力：10Mpa以下

*高工作溫度：80℃

測量范圍：0~12m

測量介質密度：0.5~1.8 g/cm3

默認過程連接：法蘭連接

顯示面板安裝默認方向：正向背對法蘭

高溫型

承受*大工作壓力：10Mpa以下

*高工作溫度：200～450℃

測量范圍：0~12m

測量介質密度：0.5~1.8 g/cm3

默認過程連接：法蘭連接

顯示面板安裝默認方向：正向背對法蘭

高壓型

承受*大工作壓力：超過10MPa（31 MPa以下）

*高工作溫度：200℃

測量范圍：0~6m

測量介質密度：0.5~1.8 g/cm3

默認過程連接：法蘭連接

顯示面板安裝默認方向：正向背對法蘭

高溫高壓型

承受*大工作壓力：超過10MPa（20 MPa以下）

*高工作溫度：200～450℃

測量范圍：0~6m

測量介質密度：

默認過程連接：法蘭連接

顯示面板安裝默認方向：正向背對法蘭

防爆型

承受*大工作壓力：： 10Mpa以下

*高工作溫度：120℃

測量范圍：0~12m

測量介質密度：0.5~1.8 g/cm3

默認過程連接：法蘭連接

顯示面板安裝默認方向：正向背對法蘭

頂裝型

承受*大工作壓力：1.6MPa

*高工作溫度：200℃

測量范圍：0~12m

測量介質密度：0.5~1.8 g/cm3

默認過程連接：法蘭連接

顯示面板安裝默認方向：正向背對法蘭

●電遠傳磁翻板液位計成套性

項目	數量	備注
磁翻柱液位計	一臺
產品使用說明書	一本
產品合格證	一份
裝箱單	一份
液位變送器（配變送輸出儀表）	一臺
備用工具磁鋼	一塊

磁翻板液位計維護和保養

●對于正確安裝與良好環境中的儀表，除了日常表面維護外，平時無需特殊維護保養。對于被測介質中含有雜質或粘滯物的建議安裝過濾裝置，或經常對浮子進行清潔處理，防止浮子卡死。拆裝浮子時，要特別注意浮子的方向，如果裝反，則儀表將不能正常工作。

●顯示器的表面應定期進行清潔處理，以防止表面積累過量的污物或粉塵影響儀表正常顯示。

●經長期使用的儀表在大修時應及時更換易損件。

●用戶應根據介質的溫度、流量和腐蝕性等因素經常檢查儀表的腐蝕情況，定期更換易損件。

●裝有過濾裝置的儀表，應根據容器內介質的清潔程度，自行安排過濾裝置的清潔周期。

●防爆型儀表，還應定爆期檢測其防性能。

●部分易損件

序號	名稱	規格	材料	數量	建議更換期
1	密封墊	Φ72.5、δ=1.5	耐油橡膠石棉	1	1～2年
2	密封墊	Φ22 、δ=1.5	紫銅	1	1～2年
3	密封墊	Φ115、δ=2	耐油橡膠	1	1～2年
4	密封墊	Φ115、δ=2	氟橡膠	2	0.5～1年
5	密封墊	Φ8.6×43	ABS	1	3～5年
6	指示器	Φ8.6×43	ABS或聚碳酸酯	108/m	3～5年

●常見故障的排除方法

序號	故障特征	產生的原因	排除方法
1	液位升降、儀表無指示	1、浮子漏、損壞	更換損壞部件
		2、浮子失磁	更換損壞部件
		3、浮子室內有異物，浮子卡死或不能下降	進行清理處理
2	翻柱指示不正常	部分翻柱失磁	更換
3	儀表發生滲漏	1、密封處未密封好	壓緊密封面
		2、密封件損壞	更換密封墊
		3、焊縫開裂	補焊或送制造廠檢修

用戶自備法蘭

安裝形式	主體材質	公稱直徑	公稱壓力	D	D1	D2	n	d	f	b
側裝	不銹鋼	20	4.0	105	75	56	4	14	2	16
側裝	ABS	20	10	105	75	56	4	14	2	16
頂裝	不銹鋼	200	2.5	360	310	274	12	26	3	32
頂裝	ABS	200	0.6	320	280	274	8	8	3	32

帶遠傳磁翻板液位計主要技術指標

安裝形式內容		側裝式	頂裝式
安裝間距 (測量范圍)	不銹鋼	500～5000(mm)	500-2500(mm)
	ABS、PP-R	500～4000(mm)
工作壓力		0.6,1.6,2.5,4.0MPa	0.6,1.6,2.5MPa
介質密度		＞0。6g/c	＞0.76g/c
法蘭連接	不銹鋼	法蘭20-40(DN20 PN1.0-4.0) (GB9119-88)	法蘭200-25(DN200 PN1.6) (GB9119-88)
	ABS	法蘭20-10(DN20 PN1.0) (GB9119-88)	法蘭200-6(DN200 PN0.6) (GB9119-88)
主體材料		ICr18Ni9Ti、ABS、PP-R(工作壓力0.6MPa)
介質溫度		-40～100℃(ABS、PP-R：-40～80℃)
環境溫度		-40～+70℃
示值誤差		±100mm
介質粘度		≤1st(10-4/s)
上、下限開關輸出		1、控制靈敏度：10mm 2、輸出接點容量：AC220V 2A 3、接點壽命：5×104次 4、防爆特征：iaIICT4本質安全型
電遠傳、連續顯示		1、精度：±1.5% 2、輸出負載：750Ω 3、輸出信號：0～10mA輸出，220V AC電源 4～20mA輸出，24V DC二線制 4、防爆特征：iaIICT4本質安全型

帶遠傳磁翻板液位計型號說明

XT-UHZ翻柱式磁浮子液位計
	1 側裝式 2 頂裝式							安裝方式
		1 1Cr18Ni9Ti 2 ABS 3 PP-R						主體材質
			1 0.6MPa 2 1.6MPa 3 2.5MPa 4 4.0Mpa					公稱壓力
				1 基本型 2 帶上下限開關輸出 3 帶電遠傳(0～10mA輸出，220V，AC) 4 帶電遠傳(4～20mA輸出，24V，DC) 5 帶本安防爆型(4～20mA，24V，DC) 6 帶本安防爆型上下限開關輸出				類型
					L 安裝間距(測量范圍)
						L1 安裝深度(頂裝式(0～4000mm任選)
							介質密度ρ()

	2	2	1	1	=2500mm	L1=3000mm	ρ=0.8	舉例
