襯四氟浮球液位計

     襯四氟浮球液位計能對開口、密閉容器或地下池槽里的介質液位在儀表控制室內進行顯示、報警和控制。

    浮球液位計當磁浮球隨液位變化、沿導管而上下浮動時、浮球內的磁鋼吸合傳感器內相應位置上的干簧管，使傳感器的總電阻(或電壓)發生變化，是以磁浮球?yàn)闇y量元件，通過磁耦合作用，使傳感器內電阻成線性變化，由智能轉換器將電阻變化轉換成4~20mA標準電流信號，并疊加HART信號輸出或就地液晶顯示，可現場顯示液位的百分比、4~20mA電流及液位值同時我廠生產的XMT系列數顯控制儀(或DSB型光柱數顯儀)可對液位進行遠距離測量。并可在顯示儀上設定上、下限報警。實現對液位的位式控制，或由其它調節器構成液位恒值調節系統，實現對液位的PID連續調節。

基本參數
測量范圍L:≤6000mm
介質溫度:≤100℃
介質粘度:≤0.1 Pa.S
介質比重:≥0.8(浮球≥?5);<0.8(浮球≥ ?5)
容量法蘭:DN80～DNl50
壓力等級:0.6～6.3 MPa
輸出信號:4～20 mA·DC
測量精度:L=500～1000mm，≤±1.5％FS，
L>1000mm，≤±1.0％FS
負載電阻:0～750Ω
防爆標志:ib II CT5
關聯設備:JHA-B
注1、h0……為安裝死區
由用戶或設計者根據現場工況自行確定:
2、h1……為結構死區:(h1=15mm)
3、h2……為磁浮子盲區,當介質比重為1時，
h2=60mm

正確的安裝襯四氟浮球液位計有如下注意點。
1、傳感器可垂直、傾倒或水平安裝在罐體，槽體等容器設備內，應注意不要讓泥沙、沉積物埋沒或堵塞膜片。
2、變送器的盒應安裝固定在容器上或安裝支架以防外力碰撞。安裝位置應便于現場觀察和接線調校。外裝式變送器盒了線孔位置應向下或水平安裝，切勿將出線孔向上、以免雨水進入變送器內部。
3、當被測介質不穩定時纜式變送器的探頭容易產生位移，從而影響測量精度，這時應將其固定。如果現場不具備固定的條件，可選用配重，使探頭的重量增加，從而起到穩定的作用。
2、在波動大的場合，應給傳感器加裝防波管，即在液體中插入鋼管，并在其上面不同高度打若干孔起到防水波和消除流動水壓力的影響。并且可固定傳感器。
注：浮球液位變送器的傳感器安裝位置應距液體底部10厘米以免沉積物堵塞膜片。傳感器放入液體中，應徐徐浸入，不可拋入，以免造成不應有的損壞。導氣電纜除作為傳感引線外，主要是引入大氣補償用，安裝時不要夾持過緊，折彎過分，以免損傷導氣管。

工作原理
    磁性浮球比重小于0.5，可漂浮于液面之上并沿導桿上下移動。導桿內裝測量元件，在外磁場作用下產生正比于液位變化的電阻信號，由電子單元轉換成4～20mA或其它標準信號輸出，模塊有過流保護等功能。見圖二

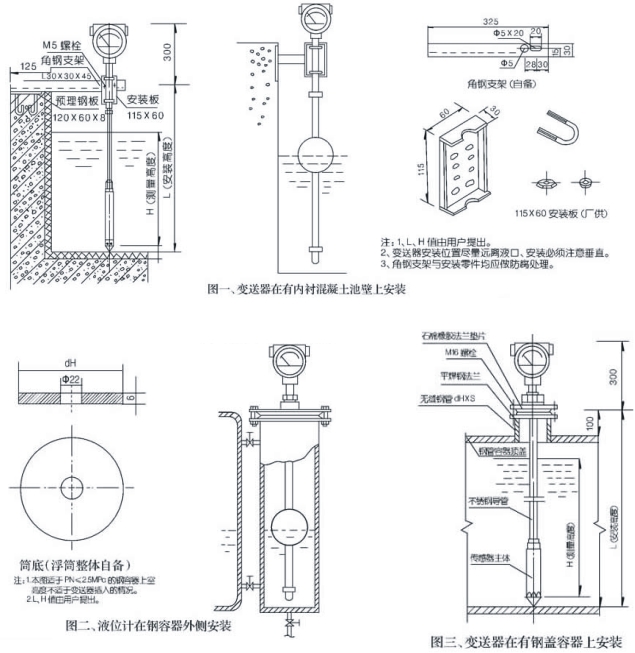

襯四氟浮球液位計安裝方式

如果2分鐘之內沒有任何按鍵按下，變送器按鍵自動鎖住，若要操作，需重新開鎖。以上操作，使用調零鍵【Z】、調滿鍵【S】即可實現，兩按鍵變送器主板按鍵操作說明同上。不帶表頭顯示外接電流表也可實現調整。
