防爆型浮球液位計當磁浮球隨液位變化、沿導管而上下浮動時、浮球內的磁鋼吸合傳感器內相應位置上的干簧管，使傳感器的總電阻(或電壓)發生變化，是以磁浮球?yàn)闇y(cè)量元件，通過磁耦合作用，使傳感器內電阻成線性變化，由智能轉換器將電阻變化轉換成4~20mA標準電流信號，并疊加HART信號輸出或就地液晶顯示，可現場顯示液位的百分比、4~20mA電流及液位值同時我廠生產的XMT系列數顯控制儀(或DSB型光柱數顯儀)可對液位進行遠距離測量。并可在顯示儀上設定上、下限報警。實現對液位的位式控制，或由其它調節器構成液位恒值調節系統，實現對液位的PID連續調節。
浮球液位計特點：
1、 智能電子部件由一塊主機板和一塊液晶屏組成；
2、 可就地按鍵調整*程和零點；
3、 可用HART通訊手操器或微機與本智能儀表進行雙面通訊而不中斷輸出信號，適合防爆或不方便拆裝儀表場所對儀表的測量、過程參數、設備組態、校準、診斷信息通過HART協議訪問或改；
4、 在采用HART協議的分散控制系統中同主機進行雙向通訊；
5、 帶有EEPROM，不因斷電丟失數據。
XT-UQK浮球液位計參數：
測量范圍：0~3500mm
供電電壓：12~36V DC
輸出信號：兩線制4~20mA.DC疊加數字信號，由
用戶選擇開方或線性輸出；
負載電阻：250Ω
測量精度：±10mm
環境溫度：-40~80℃
工作溫度：-20~120℃
公稱壓力：≤1.6MPa
法蘭標準：A：JB/T82.1-94(平面法蘭)
DN100 PN1.6 球φ90
B：JB/T82.1-94(平面法蘭)
DN80 PN0.6 球φ76
介質密度：≥0.65g/cm-3
介質粘度：≤0.015PaS
接液材質：不銹鋼
防護等級：IP65
防爆型浮球液位計產品選型表：
型 號 | 規 格 | 表 示 內 容 | ||
XT-UQK | 磁浮球液位變送器 | |||
01 | 頂置式 | |||
02 | 側側式 | |||
03 | 側底式 | |||
04 | 支架式 | |||
H | 測量范圍H | |||
* | 引頸長度(選01型時請注明) | |||
XT-UQK | □ | □ | □ | |
XT-UQK浮球液位計分以下四種安裝方式

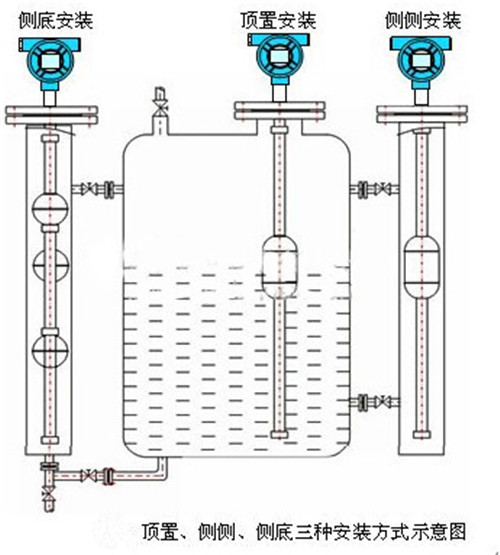

A：頂置安裝 B：側側安裝 C：側底安裝 D：支架安裝
(訂貨時請用戶注明安裝形式和引頸長度L值。)
對于敞口或非金屬容器，可以采用支架安裝方式。具體形式見圖3。

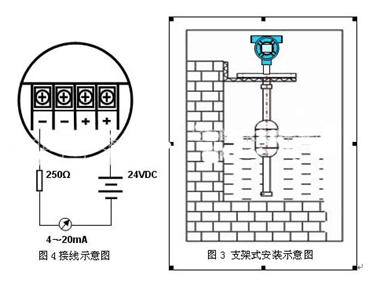

XT-UQK遠傳浮球液位計接線方式： (見圖4)
XT-UQK防爆型浮球液位計操作說明：
1、按鍵操作
調零鍵[Z]、調整鍵[S]、功能鍵[M] | ||
操作內容 | 操作方法 | 備注 |
按鍵開鎖 | 同時按下[Z]和[S]鍵5秒鐘以上，便可開鎖(LCD屏幕顯示：OPEN)。 | |
PV值清零 (即零位調整) | 將浮球直接置于零位上，按鍵開鎖后，再同時按下[Z]、[S]鍵2秒鐘以上，便可將當前PV值設置為0，(LCD屏幕顯示：PV=0) | 如果當前PV值與0值的偏差超出50%FS，PV值清零無效，(LCD屏幕顯示：PVER) |
4mA點有源遷移 | 按鍵調零：將浮球置于零位，按下[Z]鍵2秒鐘，變送器將輸出4mA電流，完成調零操作。(LCD屏幕顯示：LSET) | |
20mA點有源遷移 | 按鍵調滿：將浮球置于滿位，按下[S]鍵2秒鐘，變送器輸出20mA電流，完成調滿操作。(LCD屏幕顯示：HSET) | |
變送器數據恢復 | 先按下[Z]鍵，再接通電源，繼續按住[Z] 5秒鐘以上，如果LCD屏幕顯示OK，則說明已將變送器數據恢復到出廠時狀態，松開按鍵便可，若LCD顯示FAIL，則說明示未對變送器進行過數據備份，無法將變送器數據恢復到出廠時狀態。 | |
如果2分鐘之內沒有任何按鍵按下，變送器按鍵自動鎖住，若要操作，需重新開鎖。以上操作，使用調零鍵【Z】、調滿鍵【S】即可實現，兩按鍵變送器主板按鍵操作說明同上。不帶表頭顯示外接電流表也可實現調整。
2、測量參數設置
測量參數設置時，連續按下功能鍵【M】將依次顯示ZERO、SPRN、DPMP、DISP、FIX C *后按功能鍵確認并退出設置狀態恢復顯示狀態。
顯示內容 | 設置內容 | 操作方法 | |
0.888 ZEPO CM | 設置4mA點量程 | 按[Z]鍵選擇修改的數字或小數點 | 按[S]鍵調整數值或小數點位置 |
100.00 SPRN CM | 設置20mA點量程 | 同上 | 同上 |
2.000 DPMP S | 設置阻尼時間 | 同上 | 同上 |
12.008 DISP mA | 設置顯示模式 | 按[S]鍵選擇顯示模式(顯示液位、電流、百分比) | |
3.6 FIX C CM | 固定電流輸出 | 輸出屏幕顯示的電流值(3.6、4、8、12、16、20、22.8mA) | |
