玻璃管液位計

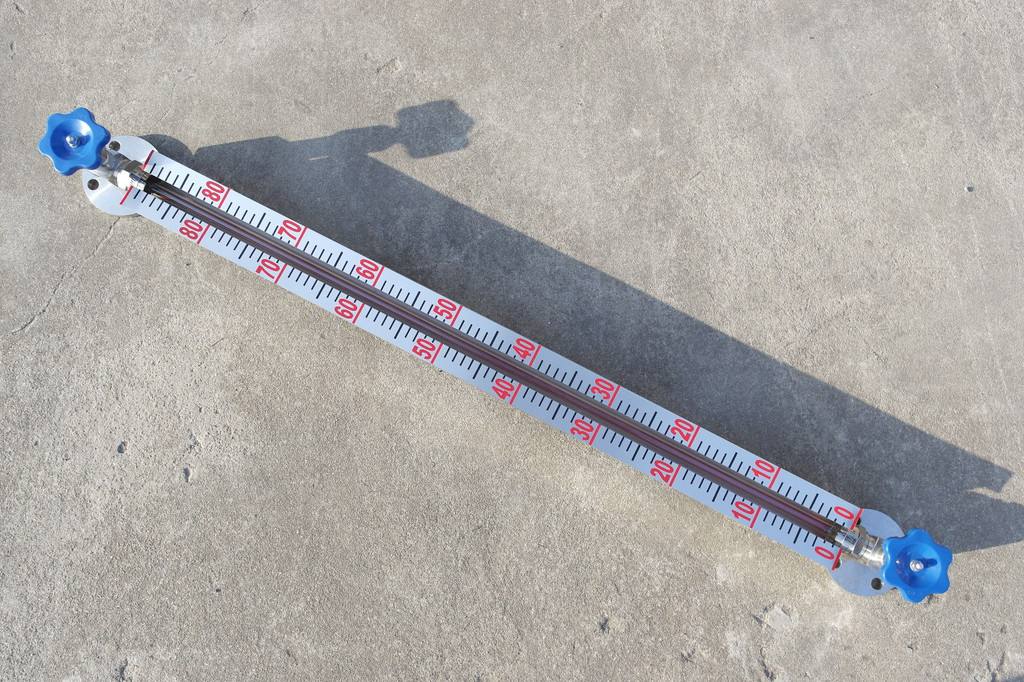

    玻璃管液位計是在儀表上下閥門均裝有連接法蘭，法蘭接頭與被測容器焊接在一起而構成連通器，從而在玻璃管上可直接顯示容器內介質液位的高度。可用來直接指示密封容器中的液位高度，具有結構簡單，直觀可靠，經久耐用等優點，但容器中的介質必須是與鋼、鋼紙及石墨壓環不起腐蝕作用的 材質。它主要用于直接顯示各種罐、塔、槽、箱等容器內介質液位的高度。
    玻璃管液位計是一種直讀式液位測量?jī)x表，適用于工業生產過程中一般貯液設備中的液體位置的現場檢測，其結構簡單，測量準確，是傳統的現場液位測量工具。該液位計兩端各裝有一個針形閥，當玻璃管發生意外事故而破碎時，針形閥在容器壓力作用下自動關閉，以防容器內介質繼續外流。HG5-玻璃管式液位計標準等同于原化工部標準定型產品《玻璃管液位計》HG21592-95。

結構原理

    液位計上下閥都裝有PN1.6MPa，DN20的法蘭。通過焊接在容器上的法蘭，與容器組成連接器，透過玻璃管就直接顯示容器介質液位高度。
儀表兩端均裝有針形閥內裝有鋼球，當玻璃管因意外事故而破裂時，鋼球在容器壓力作用下自動關閉針形閥通道，以防止容器內介質外流。

主要技術參數
測量范圍（安裝中心距L）：300、500、600、800、1000、1200、1400、1700、2000 mm
工作壓力：≤1.6MPa
材質：碳鋼、不銹鋼
工作溫度：≤100^。C（高于100^。C也可非標定作）
連接法蘭標準：HGJ46-91 PN1.6 DN20突面（也可由用戶自定義）
其它法蘭標準如JB/T、GB、ANSI等，請用戶注明。
伴熱蒸汽壓力：≤0.6MPa
蒸汽夾套接頭：G1/2”外螺紋
鋼球自封壓力：≥0.2MPa

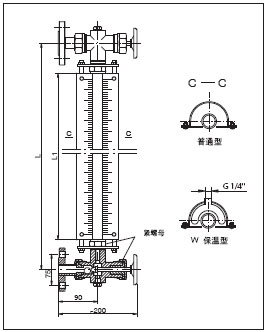

安裝中心距L和標尺刻度L1的關系

玻璃管液位計技術特點

測量范圍：300～3200mm 工作壓力：-0.1MPa～1.6MPa 工作溫度：-20～180℃ 蒸汽夾套壓力：1.0MPa 蒸汽夾套接頭：G1/2M外螺紋 顯示范圍：法蘭中心跟距L-2000mm 過程連接：HG20592～20635-97 DN20～DN50 接液材質：碳鋼，不銹鋼 高碉硅玻璃管　石英玻璃管 鋼珠自動封閉壓力：≥0.2MPa 排污閥：球閥，針形閥 注：其它法蘭標準（如GB、JB/T、HGJ、ANSI、DIN等）請用戶在訂貨時注明。

選型

玻璃管液位計型號和標記標準系列

注：D-不保溫型、W-保溫型、I-碳鋼、Ⅱ-不銹鋼、A-平面法蘭、B-凸面法蘭
