雙色水位計主要用于各類承壓容器、工業蒸汽鍋爐上的液位顯示。它比原XT-UGSX雙色石英管液位計更具安全性、可靠性、顯示更清晰、保養、維修更方便。它克服了原產品在弱自然光下必須帶電源的缺點，且它的外觀無論從體積或重量都比原來縮小了許多，儀表整體感覺小巧、新穎。它是二十一世紀專為鍋爐行業設計的新一代的液位配套儀表。
液位計是利用光在不同介質中呈現不同折射率和反射特性，并借助于濾色片使液相呈綠色，氣相呈紅色的雙色顯示，氣液分界面極為清晰。
液位計系就地式液位測量儀表主要用來直接指示各工業生產過程 中各種 罐、 塔、箱地下貯藏罐等敞口，帶壓容器內介質液位高度。具有醒目的液綠氣紅雙色顯示和優異的耐酸性能，成功地克服了現有板式或管式液位計的滿液或無液時無法判斷的缺點。與普通的玻璃管液位計的主要區別在于使用了耐高溫、高壓的石英玻璃管及更合理的結構，因此，能勝任的各類高溫、高壓、 超低溫、 超低壓且具酸性的場合。 特別適合用于兩種混合不易分辨的介質如油水與水、液化氣溶水等介質。
雙色水位計主要技術指標：
●測量范圍(安裝中心距)：300、350、440、500······2000mm
●可視高度：100、150、240、300······1800mm
●被測介質工作壓力： 1.6，2.5，4.0，6.4MPa
●工作溫度：-10℃~+450℃
●伴熱蒸汽壓力：≤0.6MPa
●蒸汽夾套尺寸：G1/2″外螺紋
●觀察距離：15M(自然光)50M(附照明)
●顯示色標：水相綠色、氣相紅色
●照明燈：36V AC 6W
●接口法蘭：采用化工部1997年*新頒發的HG20592~20635-97法蘭標準。法蘭通徑DN20，DN25，如用戶需采用其他標準(如GB、ANSI、DIN等標準)可根據用戶需要設計。

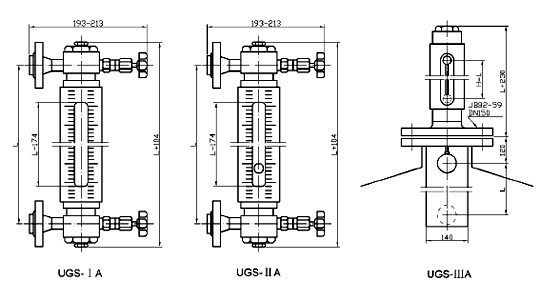

結構圖如下:
XT-UGS顯示高度與測量范圍關系表（顯示高度即標尺高度）
（單位：毫米）
測量范圍L | 300 | 500 | 800 | 1100 | 1400 | 1700 | 2000 |
顯示高度H | 100 | 300 | 600 | 900 | 1200 | 1500 | 1800 |
彩色石英管液位計的用途說明
產品名稱 | 型號 | 用途及使用場合 |
普通型 | XT-UGS-A | 液位計兩端為閥門，閥門帶安全裝置。當石英管意外破損時，能防止容器內介質外流，由于閥門通道比較小，所以是適合測量低粘度介質。 |
直通型 | XT-UGS-B | 兩端采用三通法蘭連接，無安全裝置。由于口徑20mm，可測量較粘稠介質的液位 |
無盲區直通型 | XT-UGS-C | 兩端采用三通法蘭連接，無安全裝置。由于口徑20mm，可測量較粘稠介質的液位，測量范圍與顯示高度同等 |
彩色液位計 | XT-UGS-A、B、C-1 | 測量透明無色液體液位，界面且光線較好場合 |
蒸汽夾套型 | XT-UGS-A、B、C-2 | 附有蒸汽伴熱夾套，用于天氣寒冷場合 |
防霜型 | XT-UGS-A、B、C-3 | 附加防霜裝置，使用于低溫介質，避免低溫介質造成外表凝霜 |
照明型 | XT-UGS-A、B、C-4 | 測量有色液體液位、界面且光線較弱，夜間監測場合，附有照明裝置 |

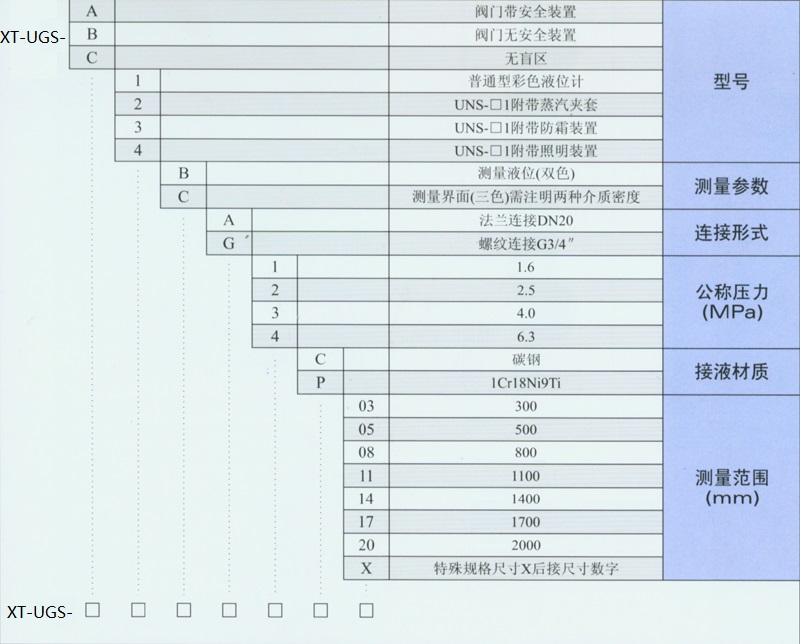

雙色水位計選型：
運輸、貯存、安裝、使用和維護：
●包裝后的水位計可用常規的運輸工具運輸，但應避免劇烈振動和雨雪直接侵蝕。
●水位計應放在溫度0~40℃，相對濕度不大于80%的干燥通風室內，室外空氣不應含腐蝕儀表的介質。
●水位計必須垂直安裝，其垂直偏差度應小于3°。
●水位計與容器之間應裝有截止閥，以便清洗和檢修時與介質隔離。
●根據介質情況，應定期對本體管進行清洗，清除管內的雜物。
訂貨須知：
●型號規格 ●測量范圍(中心距L) ●工作壓力 ●工作溫度 ●材質要求 ●法蘭標準
