            雷達液位計

            雷達液位計采用微波脈沖的測量方法,并可在工業頻率波段范圍內正常,波束能量低,可安裝于各種金屬、非金屬容器或管道內,對液體、漿料及顆粒料的物位進行非接觸式連續測量。 雷達液位計是采用微波技術來檢測液位、料位的高科技產品,該料位儀利用微波具有穿透性好,對惡劣環境及被測物料適應性

            在線預約
            產品詳情PRODUCT DETAILS

                雷達液位計采用微波脈沖的測量方法,并可在工業頻率波段范圍內正常,波束能量低,可安裝于各種金屬、非金屬容器或管道內,對液體、漿料及顆粒料的物位進行非接觸式連續測量。

                雷達液位計是采用微波技術來檢測液位、料位的高科技產品,該料位儀利用微波具有穿透性好,對惡劣環境及被測物料適應性強等特點,采用世界上**的大規模集成電路,利用雷達原理、數字信號處理技術和快速傅里葉變換(FFT)技術。采用連續式乍動測量,能測量液體、固體(塊狀、粉狀)料位,具有測距遠、精度高等特點。

                雷達液位計具有低維護,高性能、高精度、高可靠性,使用壽命長等優點。在與電容,重錘等接觸式儀表相比較,具有無可比擬的優越性。微波信號的傳輸不受大氣的影響,所以它可以滿足工藝過程中揮發性氣體、高溫、高壓、蒸汽、真空及高粉塵等惡劣環境的要求。該產品適用于高溫、高壓、真空、蒸汽、高粉塵及揮發性氣體等惡劣環境。可對不同料位進行連續測量。該儀器主要技術指標達到或優于國內外同類產品,且安裝調試簡便,可以單臺使用,也可組網使用,可**應用于冶金、建材、能源、石化、水利、糧食等行業。

            雷達液位計技術參數:
                應    用:適用于各種存儲容器,液體、漿料、固體比如:水液儲罐,酸堿儲罐,漿料儲罐,固體顆粒,小型儲油罐
                測量范圍:30米
                過程連接:法蘭
                介質溫度:-40-250℃
                過程壓力:-0.1~4.0Mpa
                精    度:±10mm
                重 復 性:±2mm
                頻率范圍:6.8GHz
                防爆等級:Exib IIC T6 Gb
                防護等級:IP67
                信號輸出: 4…20mA/HART(兩線)

            雷達液位計使用說明:
                測量原理
                XT-RD導波雷達液位計是基于時間行程原理的測量儀表,雷達波以光速運行,運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜繩傳播,當脈沖遇到物料表面時反射回來被儀表內的接收器接收,并將距離信號轉化為物位信號。
                輸入
                反射的脈沖信號沿纜繩傳導至儀表電子線路部分,微處理器對此信號進行處理,識別
            出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成,距離物料表
            面的距離 D 與脈沖的時間行程 T 成正比: D=C×T/2 其中 C 為光速
                因空罐的距離 E 已知,則物位 L 為: L=E-D
                輸出
                通過輸入空罐高度 E(= 零點),滿罐高度 F(= 滿量程)及一些應用參數來設定,應
            用參數將自動使儀表適應測量環境。對應于 4-20mA輸出。

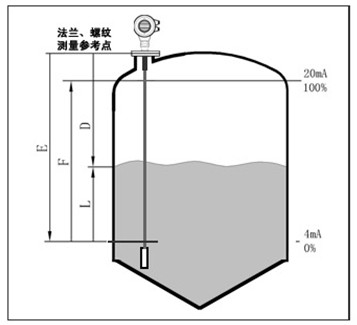

                測量范圍
                F---- 測量范圍
                E---- 空罐距離
                B---- 頂部盲區
                K---- 探頭到罐壁的小距離
                頂部盲區是指物料高料面與測量參考點之間的*小距離。
                底部盲區是指纜繩底部附近無法測量的一段距離。
                頂部盲區和底部盲區之間是有效測量距離。


            注意:
                只有物料處于頂部盲區和底部盲區之間時,才能保證罐內物位的可靠測量。

            安裝事項說明

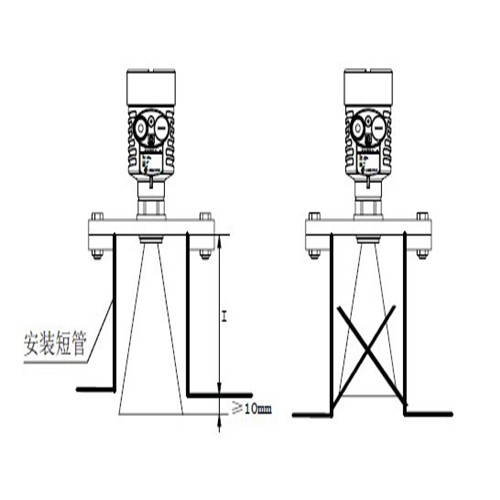

                典型安裝
                喇叭天線必須延伸出安裝短管,否則應使用天線延伸管。
                喇叭天線必須調整至垂直,不要讓雷達束指向罐壁。

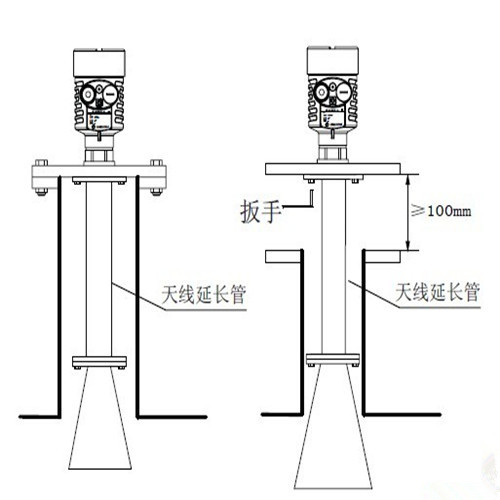

            延長型及其他型號安裝方法

                當喇叭長度小于安裝短管長度時,應使用天線延伸管。
                如果喇叭口直徑大于安裝短管的直徑,包括延伸管在內的天線需要從容器里面安裝,并將儀表抬高。選擇延伸管使儀表至少抬高100mm。


            選型:

            XT-RD80-防爆
            P 標準型 ( 非防爆 )
            I 本安型 (Exib Ⅱ C T6)
            D 本安型+隔爆型 (Exd ib Ⅱ C T6)
            XT-RD80-過程連接
            D法蘭 DN150
            E 法蘭 DN200
            F 法蘭 DN250
            Y 特殊約定
            XT-RD80-天線型式/材料
            D 喇叭天線 146mm/ 不銹鋼 304
            E 喇叭天線 196mm/ 不銹鋼 304
            F 喇叭天線 242mm/ 不銹鋼 304
            XT-RD80-天線延長
            1 無
            2 200mm
            3 300mm
            4 400mm
            XT-RD80-密封/過程溫度
            P 普通密封 /-40...100℃
            G 高溫密封 /-40...250℃帶散熱片
            XT-RD80-電子單元
            2 (4 ~ 20)mA /24V DC 兩線制
            3 (4 ~ 20)mA /24V DC/HART 兩線制
            4 (4 ~ 20)mA /24V DC/HART 四線制
            5 (4 ~ 20)mA /220V AC/HART 四線制
            XT-RD80-外殼/防護等級
            P 塑料 /IP65
            L 鋁 /IP67
                   XT-RD80-電纜進線
            M M20*1.5
            N ?"NPT
                   XT-RD80-編程/顯示
            V 帶
            X 不帶
                  XT-RD80-量程
            智能雷達液位計
