            當前位置:首頁>>產品中心>>電磁流量計

            一體式電磁流量計

            一體式電磁流量計是采用國內外***技術研制開發的全智能型電磁流量計,其全中文電磁轉換器內核采用高速中央處理器。計算速度非常快、精度高、測量性能可靠。一體式電磁流量計轉換器電路設計采用國際**技術,輸入阻抗高達1015歐姆,共模抑制比優于100db,對于外來干擾以及60Hz/50Hz干擾抑制能力優于

            在線預約
            產品詳情PRODUCT DETAILS

                 一體式電磁流量計是采用國內外***技術研制開發的全智能型電磁流量計,其全中文電磁轉換器內核采用高速中央處理器。計算速度非常快、精度高、測量性能可靠。一體式電磁流量計轉換器電路設計采用國際**技術,輸入阻抗高達1015歐姆,共模抑制比優于100db,對于外來干擾以及60Hz/50Hz干擾抑制能力優于90db,可以測量更低的電導率的流體介質流量。其傳感器采用非均勻磁場技術及特殊的磁路結構,磁場穩定可靠,而且大的縮小了體積,減輕了重復,使流量計小型流量化的特點。使客戶“買的放心,用的省心,服務稱心”是我公司的宗旨。

                 一體式電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料非導磁合金短管。兩只電極沿管徑方向穿通壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勱磁時,將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時,如果具有一定電導率的液體流經測量管,將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B,測量管內徑d與平均流速V 的乘積。電動勢E(流量信號)由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后,可顯示流體流量,并能輸出脈沖,摸擬電流等信號,用于流量的控制和調節。


            特點:
            流量的測量不受流體的密度、粘度、溫度、壓力和電導率變化的影響,傳感器感應電壓信號與平均流速呈線性關系,因此測量精度高。
            測量管道內無阻流件,因此沒有附加的壓力損失;測量管道內無可動部件,因此傳感器壽命極長。
            由于感應電壓信號是在整個充滿磁場的空間中形成的,是管道載面上的平均值,因此傳感器所需的直管段較短,長度為5倍的管道直徑。
            傳感器部分只有內襯和電極與被測液體接觸,只要合理選擇電極和內襯材料,即可耐腐蝕和耐磨損。
            XT-LDE轉換器采用國際*新***的單片機(MCU)和表面貼裝技術(SMT),性能可靠,精度高,功耗低,零點穩定,參數設定方便。點擊中文顯示LCD,顯示累積流量、瞬時流量、流速、流量百分比等。
            雙向測量系統,可測正向流量、反向流量。采用特殊的生產工藝和優質材料,確保產品的性能在長時間內保持穩定。

            主要性能參數:
            1.測量介質:導電性液體(含固液二相)
            2.準確度:±0.3%、±0.5%、±1.0%;
            3.介質電導率:正常測量不低于5μs/cm;
            4.輸出信號:(0~5)kHz頻率可編程、(4~20)mA電流信號(有源/無源)、RS-485通訊(Modbus協議);
            5.公稱口徑:DN10~DN3000mm;
            6.防爆標志:Exd[ib]mⅡBT4;
            7.額定壓力:0.25Mpa~25Mpa(按口徑分);
            8.電極形式:標準固定式、刮刀式、可拆卸式。

            一體式電磁流量計口徑的確定:

            內徑(mm)1015202532405065
            Qmin(m3/h)0.050.10.30.40.81.223
            Qmax(m3/h)3.581522355595150
            內徑(mm)80100125150200250300350
            Qmin(m3/h)58121825355060
            Qmax(m3/h)2203505508001400220032004500
            內徑(mm)400450500550600700800900
            Qmin(m3/h)80120180230300400500600
            Qmax(m3/h)5500750090001100013000166002170027468
            內徑(mm)10001100120014001600180020002200
            Qmin(m3/h)8001000120016002100270033004000
            Qmax(m3/h)3390041000488006640086800109000135000164000

            電極、接地環材料的確定:

            材料耐腐蝕性能
            316L適用:1.生活用水,工業用水,原水井水,城市污水
            2.弱腐蝕性酸、堿、鹽溶液
            哈氏合金B適用:1.鹽酸(濃度小于10%)等非氧化性酸
            2.氫氧化鈉(濃度小于50%),一切濃度的氫氧化鈉堿溶液
            3.磷酸,有機酸
            不適用:硝酸
            哈氏合金C適用:1.混酸和鉻酸與硫酸的混合溶液
            2.氧化性鹽類如Fe+++、Cu++、海水
            3.磷酸,有機酸
            不適用:鹽酸
            鈦(Ti)適用:1.鹽,如:⑴ 氯化物(氯化物/鎂/鋁/鈣/銨/鐵等)
            ⑵ 鈉鹽、鉀鹽、銨鹽、次鋁酸鹽、海水
            2.濃度小于50%氫氧化鉀、氫氧化銨、氫氧化鋇堿溶液
            不適用:鹽酸、硫酸、磷酸、氫氟酸等還原性酸
            鉭(Da)適用:1.鹽酸(濃度小于40%),稀硫酸和濃硫酸(不包括發煙硫酸)
            2.二氧化氯,氯化鐵、次氯酸、氰化鈉、乙酸等
            3.硝酸(包括發煙硝酸)等氧化性酸,溫度低于80℃的王水
            不適用:堿、氫氟酸
            鉑(Pt)適用:幾乎所有的酸、堿、鹽溶液(包括發煙硫酸、發煙硝酸)
            不適用:王水、銨鹽
            碳化物適用:紙漿、污水、能抗固體顆粒干擾
            不適用:無機酸、有機酸、氯化物

            一體式電磁流量計選型表:

            型號

            基本代碼

            說明

            XT-LDE


            電磁流量計

            公稱通

            Y


            一體式

            F


            分體式

            轉換器型號

            ZA


            圓形

            ZB


            方形

            電源

            AC


            交流220VAC 50Hz90-245VAC 50Hz

            DC


            直流 24V DC(20-36V DC)


            輸出信號

            I


            4-20ma

            F


            頻率 1KHz

            RS


            串行通訊(485

            C


            控制輸出

            防爆等級

            N


            無防爆

            EX


            防爆(僅適用于分體式)


            介質溫度

            T1


            65

            T2


            120

            T3


            180℃(僅適用于分體式)


                        內襯材質

            NE

            (氯丁橡膠≤65℃)(DN50~DN2200

            PTFE

            (聚四氟乙烯≤180℃)(DN10~DN600

            PVC

            (聚氯乙烯≤70℃)(DN10-DN150



            電極材質

            316L

            316L

            Hc

            哈氏合金c

            Hb

            哈氏合金b

            Ti

            Ta

                                滿量程流量

            參見流量選擇表

                                信號線長度

            (米)僅限于分體式

            一體式電磁流量計安裝說明:

            1、安裝地點的選擇
                  為了使變送路工作可靠穩定,在選擇安裝地點時應注意以下幾個方面的要求:
                  ⑴盡量避開鐵磁性物體及具有強電磁場的設備(如大電機、大變壓器的等),以免磁場影響傳感器的工作磁場和流量信號。
                  ⑵應盡量安裝在干燥通風之處,不宜在潮濕、易積水的地方安裝。
              ⑶應盡量避免日曬雨淋,避免環境溫度高于60℃及相對濕度大于95%。
                  ⑷選擇便于維修,活動方便的地方。
                  ⑸流量計應安裝在水泵后端,決不能在抽吸側安裝;閥門應安裝在流量下游側。
            2、安裝要求
            為了你正確的測量,在選擇管道上位置時應注意以下幾點要求:
                 ⑴傳感器既可在直管道上安裝,也可以在水平或傾斜管道上安裝,但要求二電極的中心連線處于水平狀態。
                 ⑵介質在安裝位置應該滿管流動,避免不滿管及氣體附著在電極上。
                 ⑶對于液固兩相流體,*好采用垂直安裝,使被傳感器襯里磨損均勻,延長使用壽命。
                 ⑷流量計安裝位置介質不滿管時,可采取抬高流量半后端管路的方法,使其滿管,嚴禁在管道*高點和出水口安裝流量計。

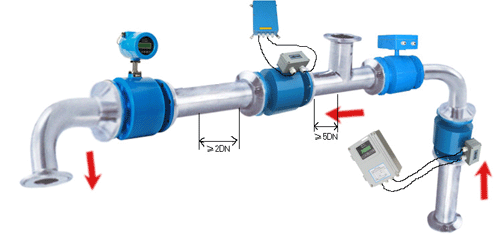

                 ⑸修改管道的安裝方法: 當介質流速達不到要求時,應當選用較小口徑的流量計,這時應使用異徑錐管或修改部分管道,使其與傳感器同口徑,但前后直管段至少須滿足: 前直管段≥5DN,后直管道≥2DN(DN為管徑) 。
                 ⑹前后直管段為流量計前≥5DN,后端≥2DN。
