腰輪流量計設計新穎,外形美觀。具有精度高、可靠性好、壽命長、安裝使用方便等特點等特點。是容積式流量計的典型產品之一。**用于石化、電力、冶金、交通、國防以及商貿等部門對汽油、煤油及輕柴油等油品的計量。主要由計量腔、密封聯軸器和計數器三部分組成。可現場指示累積流量和瞬時流量，配以發信器及流量智能控制儀，可實現遠距離測量和控制。**用于石油機械、化工部門、電力部門、冶金、交通、食品加工、醫藥、國防、商業貿易等部門對石油及石油制品、化學溶液等流體的精確測量。
工作原理：

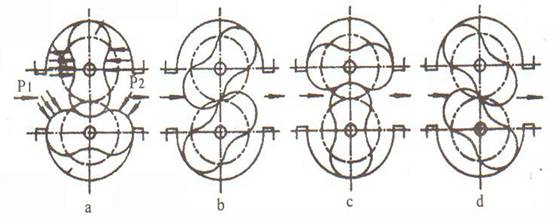

當被測液體流經計量室時，在流量計的進出口形成 壓差，腰輪在此壓差的推動下旋轉。同時通過固定在腰輪軸上的一對驅動齒輪，使兩個腰輪保持連續旋轉。隨著腰輪的轉動，液體經由計量室被不斷排出流量計。每對流過的液體量是計量室容積的四倍，通過密封聯軸器、減速機構，將旋轉次數減速后傳遞到計數器，計數器即指示液體瞬時流量和累積流量。 在計數器機構中安裝發信器即成了帶發信器的腰輪流量計。與顯示儀表或微機系統配套，可實現遠傳（定量、累積、瞬時等功能）自動化測量和控制。使用說明另見顯示儀表分類說明書。
腰輪流量計主要零件材料組合：
| 材料 零件 | XTLL-AL | XTLL-EL | XTLL | |||||||
| 鑄鐵 | 鑄鋁 | 不銹鋼 | 鑄鋼 | 鑄鋁 | 不銹鋼 | 鑄鐵 | 鑄鐵 | 鑄鋁 | 不銹鋼 | |
| 殼體 | ☆ | ☆ | ☆ | |||||||
| 轉子 | ☆ | ☆ | ☆ | |||||||
| 蓋板 | ☆ | ☆ | ☆ | |||||||
| 轉子軸 | ☆ | ☆ | ☆ | |||||||
| 軸承 | ☆ | ☆ | ☆ | |||||||

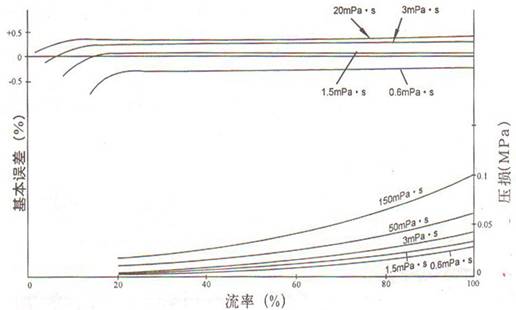

性能和壓力損失曲線
腰輪流量計技術參數 ① 公稱壓力（MPa）:0.6、1.0、1.6、2.5、4.0 ② 工作溫度：（℃）：-10~60 ③ 精度等級：0.5、0.2 ④ 流量范圍：（m3/h）
| 公稱通徑 DN | 液體粘度 3.0~150mpa.s | 液體粘度3.0~150mpa.s | 液體粘度3.0~150mpa.s | 液體粘度3.0~150mpa.s |
| 15 | 0.25~2.5 | 0.5~2.5 | 0.5~2.5 | 0.83~2.5 |
| 20 | 0.25~2.5 | ~2.5 | 0.5~2.5 | 0.83~2.5 |
| 25 | 0.6~6 | 1.2~6 | 1.2~6 | 2~6 |
| 40 | 1.6~16 | 3.2~16 | 3.2~16 | 5.3~16 |
| 50 | 2.5~25 | 5~25 | 5~25 | 8.3~25 |
| 80 | 6~60 | 12~60 | 12~60 | 20~60 |
| 80Ⅱ | 12~100 | 22~100 | 20~100 | 33.3~100 |
| 100 | 10~100 | 20~100 | 20~100 | 33.3~100 |
| 150 | 40~200 | 40~200 | 100~200 | 66.7~200 |
| 精度等級 | 0.5 | 0.2 | ||

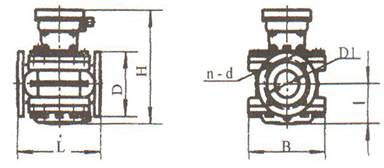

外形及安裝尺寸
（1）鑄鐵型腰輪流量計外形尺寸
| 型號 | L | H | I | B | D | D1 | n-d |
| XTLL-AL15.06 | 160 | 238 | 52 | 100*100 | G11/4 | ||
| XTLL-AL20.06 | 160 | 238 | 52 | 100*100 | 90 | 65 | |
| XTLL-AL25.06 | 180 | 260 | 68 | 120*120 | G1/ | ||
| XTLL-AL40.1 | 240 | 290 | 88 | 170 | 150 | 110 | 4-17.52 |
| XTLL-AL50.1 | 265 | 305 | 97 | 190 | 165 | 125 | 4-C17.52 |
| XTLL-AL80.1 | 265 | 340 | 122 | 246 | 200 | 160 | 8-17.52 |
| XTLL-AL80Ⅱ.1 | 265 | 470 | 164 | 246 | 200 | 160 | 8-18 |
| XTLL-AL100.1 | 515 | 425 | 164 | 305 | 220 | 180 | 8-18 |
| XTLL-AL150.1 | 560 | 550 | 225 | 455 | 285 | 240 | 8-22 |
（2）鑄鋼型腰輪流量計外形尺寸
| 型號 | L | H | I | B | D | D1 | n-d |
| XTLL-EL25.3 | 180 | 260 | 68 | 120*120 | G11/4 | ||
| XTLL-AL40.4 | 300 | 290 | 88 | 170 | 150 | 110 | 4-18 |
| XTLL-AL50.4 | 360 | 315 | 103 | 276 | 165 | 125 | 4-18 |
| XTLL-AL80.4 | 360 | 348 | 128 | 254 | 200 | 160 | 4-18 |
| XTLL-AL100.3 | 540 | 435 | 174 | 330 | 235 | 190 | 4-22 |
| XTLL-AL150.3 | 560 | 552 | 227 | 455 | 300 | 250 | 4-26 |
安裝使用
*流量計前應安裝過濾器，兩者表體上箭頭指向與流動方向一致。
*當被測液體含有氣體時，流量計前應安裝氣體分離器。
*不論管路是垂直還是水平安裝，但流量計的腰輪軸安裝成水平位置（即表度盤應與地面垂直）。
*流量計安裝前，管道需沖洗，沖洗時采用直管段（替代流量計位置）防止焊渣、雜物等進入流量計。
*嚴禁用水校驗鑄鐵、鑄鋼材質組成的流量計。
*流量計在使用時流量大小不得超過技術要求，流量計正常工作在*大流量70~80%為優。
*被測液體如果具有化學腐蝕性，需選用不銹鋼材質的流量計，如果腐蝕性強，需選用0Crl8Ni12MO2Ti材質的流量計。
*流量計在正確安裝情況下，如果不易看清讀數，可把計數器旋轉180度或90度均可。
*節流閥應安裝在流量計進口處，開閉閥裝在出口處，使用開閉閥時要緩慢啟動，不要突然開閥。
*嚴禁使用掃線蒸汽通過流量計。
*在連續使用部門，流量計需加旁通管道。
