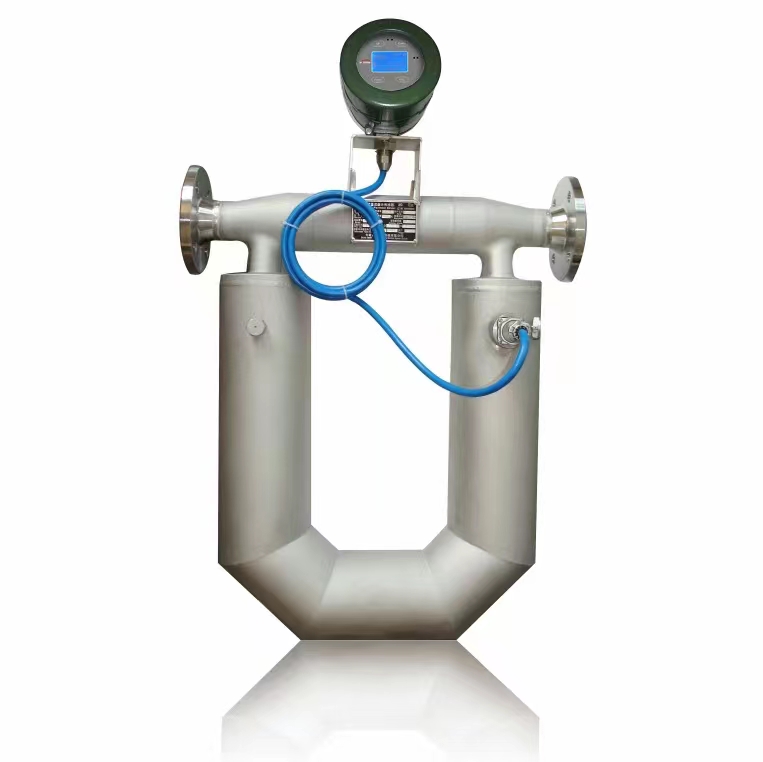

            液體質量流量計

            XT-KSL液體質量流量計是一款新型的流量測量儀表,直接獲得各種介質在復雜環境條件下精確地流量值和密度值,不需要經過中間參數的轉換,避免因中間轉換產生的測量誤差,從而實現**測量.測量原理在一個處于旋轉系內的質點作離開和朝向旋轉中心的運動時,會產生一慣性力。 當質量為(δm的質點以勻速u在一

            在線預約
            產品詳情PRODUCT DETAILS

                XT-KSL液體質量流量計是一款新型的流量測量儀表,直接獲得各種介質在復雜環境條件下精確地流量值和密度值,不需要經過中間參數的轉換,避免因中間轉換產生的測量誤差,從而實現**測量.

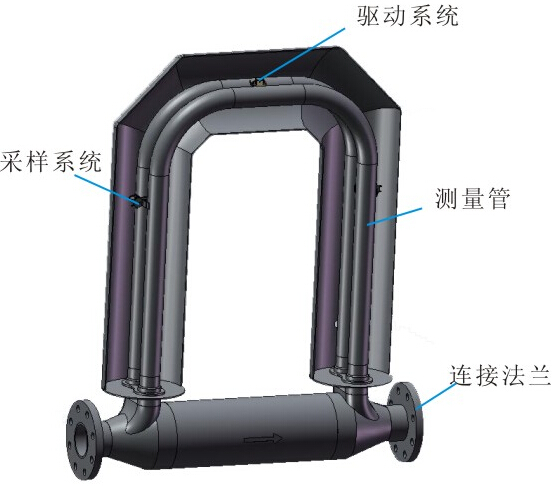

            測量原理

            在一個處于旋轉系內的質點作離開和朝向旋轉中心的運動時,會產生一慣性力。 當質量為(δm的質點以勻速u在一個圍繞旋轉軸P以角速度ω旋轉的管道內軸向移動時,這個質點會獲得兩個加速度分量:
            (1)法向加速度ar(向心加速度),其值等于ω2r,方向指向P軸。
            (2)切向加速度at(科里奧利加速度),其值等于2ωu,方向與ar垂直,正方向符合右手定則。
            為了使質點具有科里奧利加速度at,需在at的方向上加一個大小等于2ωuδm的力,這個力來自管道壁面。反作用于管道壁面上的力就是流體施加在管道上的科里奧利力Fc。
            方向與αt相反。
            在過程工業應用中,要使流體通過的管道圍繞P軸以角速度ω旋轉顯然是不切合實際的。這也是早期的質量流量計始終未能走出實驗室的根本原因。經過幾十 年的探索,人們終于發現,使管道繞P軸以一定頻率上下振動,也能使管道受到科里奧利力的作用。而且,當充滿流體的管道以等于或接近于其自振頻率振動時,維持管道振動所需的驅動力是很小的。從而從根本上解決了CMF的結構問題。為CMF的迅速商用化打下了基礎。


            標定系統

            擁有標定系統——精度達到0.03%

            注:標定系統的關鍵部件全部采用原裝進口*優設備:
            1、稱重儀表——梅特勒托利多公司*高精度電子稱,保證檢定精度;
            2、水泵——格蘭富變頻控制水泵,保證流速穩定。

            標定系統

            淮安華立

            其他廠家

            檢定精度

            0.03%

            0.05%

            *高流速

            10m/s

            7~8m/s

            與精度有關的技術指標

            質量流量計測量

            技術特點:
            智能型,背景光顯示,直接測量液體、氣體質量流量,可選瞬時、累積、介質密度及溫度值。
            技術數據:
            測量管徑:DN15~DN250
            測量精度:±0.2%
            流速范圍:0~21t/h至0~1500t/h
            工作壓力:2.5~6.4MP
            輸出信號:4~20mA、RS485通訊
            防爆等級:本安


            量程比

            100:1

            20:1

            10:1

            2:1

            1:1

            精度(±%)⑴

            0.5

            0.25

            0.1

            0.1

            0.1

            壓降(Mpa)

            ~0

            0.001

            0.005

            0.093

            0.25

            (1)精度為實際測量精度,由于《JJG1038-2008科里奧利質量流量計》*高精度為0.15級,相關證書和資質只能為0.15

            密度性能指標(液體)

            誤差⑴

            ±0.001g/cm3

            ±1kg/m3

            重復性

            ±0.0005g/cm3

            ±0.5kg/m3

            測量范圍

            0.2~3.0g/cm3

            200~3000kg/m3

            (1)誤差包括重復性、線性度以及滯后的組合效應。±0.001g/cm3密度誤差是基于水在20℃和0.1~0.2Mpa條件下得出的。在不同的操作條件下,可能導致精度下降。

            溫度性能指標

            誤差

            ±0.2℃

            重復性

            ±0.1℃

            溫度限制⑵

            溫度范圍-40~204℃

            (2)安裝在危險場所的,由防爆認證界定溫度適用范圍。

            溫度顯示范圍

            -50~240℃

            Pt100測溫

            過程介質溫度

            一體

            -40~125℃

            分體

            -40~204℃

            環境溫度

            工作溫度

            -40~55℃

            存儲溫度

            -40~70℃



            通用技術指標

            電源變化
            當交流供電在220V±10%、50Hz±5%變化,或直流供電在24V±5%變化時,質量流量計的示值無變化。

            耐壓及密封性
            對流量計受壓部位進行耐壓強度試驗,試驗介質為水,試驗壓力為1.5倍公稱壓力,歷時5min,各連接處五滲透、無泄漏。

            輸出信號和集成
            脈沖輸出

            輸出范圍

            (0 ~ 10) KHz

            基本誤差

            ±0.005%

            溫度影響

            ±0.001% / ℃

            注:有源頻率輸出可以被組態為表示質量流量、體積流量或密度。

            電流輸出

            輸出范圍

            (4 ~ 20) mA

            基本誤差

            0.1% FS

            溫度影響

            ±0.01% / ℃

            注:外部取樣電阻應在 (250 ~ 600) Ω之間

            (4~20)mA無源電流輸出,可以被組態為表示質量流量、體積流量或密度。

            數字通信
            RS485接口,Modbus通信協議,波特率可選:1200、2400、4800、9600。可多機通信和總線連接。

            功耗
            BPM-A變送器*大功率為6.6W。
            安全與防護
            防爆標志

            防爆標志

            防爆

            傳感器

            Exib II BT1~T6 Gb

            變送器

            Ex d [ib] II BT4 Gb

            防爆性能符合GB3836.1-2010、GB3836.3-2010、GB3836.4-2010。

            應用場合:適用于爆炸性危險場所1區、2區,設備類別IIB,向下兼容IIA,溫度組別T1~T6。
            注:傳感器和變送器分體或一體安裝不影響防爆性能。

            注:傳感器和變送器分體或一體安裝不影響防爆性能。

            防護

            傳感器

            IP67

            變送器

            IP65

            結構材料

            接液部件

            測量管

            022Cr17Ni12Mo2(316L)

            分流器

            022Cr17Ni12Mo2(316L)

            法蘭

            022Cr17Ni12Mo2(316L)

            外殼

            傳感器

            06Cr19Ni10(304)

            變送器

            鑄造鋁合金(ADC12)

            接線盒

            鑄造鋁合金(ADC12)

            依據《GB/T 20878-2007不銹鋼和耐熱鋼 牌號及化學成分》。

            安裝注意事項
            H系列傳感器安裝方式
            水平安裝——下裝
            適用介質:液體,一般采用外殼朝下安裝傳感器,避免空氣聚積在傳感器振動測量管內,從而達到準確測量質量流量的目的;

            水平安裝——上裝
            適用介質:氣體,一般采用外殼朝上安裝傳感器,避免冷凝液聚積在傳感器振動測量管內;

            旗式安裝——側裝
            適用介質:液體或固液混合,一般將傳感器安裝在垂直管道上,避免微粒聚積在傳感器振動測量管內。

            XT-KSL液體質量流量計安裝注意事項
            安裝位置

            1)傳感器應遠離能引起管道機械振動的干擾源,如工藝管線上的泵等;
            2)傳感器應注意工藝管線由于溫度變化引起的伸縮和變形,特別不能安裝在工藝管線的膨脹節附近;
            3)傳感器應遠離工業電磁干擾源,如大功率電動機、變壓器等;
            4)傳感器測量管內應保證始終充滿液體,且有一定背壓,這就要求安裝位置應在管道的低端;
            5)傳感器安裝法蘭必須與管道法蘭同軸連接,保證測量精度無應力安裝;
            6)傳感器的上游、下游應裝上斷流閥。
            減振
            1)在安裝傳感器時,要選擇好合適的安裝地點,為了消除振動對測量的影響,除了要遠離振動源外,為了消除振動對測量的影響,在安裝中還要采用支撐桿牢固將支撐管道及閥門的方式固定牢固。支撐桿的下端必須固定在穩固的基礎上,上端與管道卡子相配合來支撐固定工藝管道線。(切忌用傳感器外殼來支撐傳感器及、管道線和、閥門、和泵等。)
            2)傳感器安裝后,其外殼應處于自由懸空狀態。

            安裝尺寸圖
            圖片要求:大方一些,一共3個尺寸圖,每個尺寸以1P



            質量


            體積⑴



            kg/h(千克/小時)


            l/h(升/小時)

            *大質量流量

            H300-1(DN25)

            20,000

            20,000


            H300-2(DN40)

            40,000

            40,000


            H300-3(DN50)

            60,000

            60,000


            H300-4DN80)

            120,000

            120,000


            H300-5(DN100)

            180,000

            180,000






            質量流量測量精度⑵

            10:1量程比⑶內

            ±0.15%




            10:1量程比外

            ±(零點穩定度/瞬時流量)×100%






            重復性

            10:1量程比內

            ±0.075%




            10:1量程比外

            ±1/2(零點穩定度/瞬時流量)×100%




            體積流量誤差

            全部

            ±0.2±(零點穩定度/瞬時流量)×100%








            kg/h(千克/小時)



            零點穩定度⑷

            H300-1(DN25)

            0.68




            H300-2(DN40)

            2.18




            H300-3(DN50)

            2.18




            H300-4(DN80)

            6.8




            H300-5(DN100)

            6.8



             (1) 體積流量是以密度為1g/cm3的工藝流體為基準的。對于密度為非 1 g/cm3 的流體,*大體積流 量等于*大質量流量除以流體密度。

            (2) 流量精度是以百分比為基準的,它包括重復性,線性度以及滯后的綜合效應。除特別說明外,所有液體測量的性能指標是基于水在20 到~25°C 和0.1 到~0.2Mpa下的參考狀態下得出的。
            (3) 量程比是*大流量與*小流量的比值。
            (4) 零點穩定度為無安裝應力條件下測得。
